一、簡介

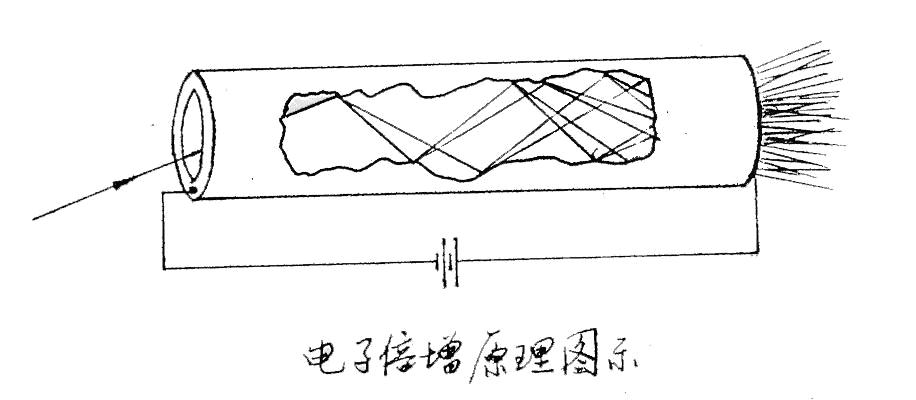

      微通道是一種特殊光學纖維器件，是一種先進的具有傳輸、增強電子圖像功能的電子倍增器，具有體積小、重量輕、分辨力好、增益高、噪聲低、使用電壓低等優點，它利用其二次電子發射特性，可使高速磁撞在內壁（通道）上的，電子能成倍增加，使之達到萬倍以上的電子增流，利用這種特性，現在微通道板廣泛用于光電倍增管、像增強器，微光電視、X光像增強器、高速示波管，以及光子計數、 X- 射線、紫外光子、電子、離子、帶電粒子、亞原子粒子等的探測，現在微通道板一般有如下規格：



                                            *測試電壓V=1000V

 特點
                1  通道孔徑：5～50 μm
                2．開口比：≥60％
                3．電極材料：Ni-Cr
                4．電極浸沒深度：
                    輸入端：≤0.8d (d : 通道孔徑)
                    輸出端：2～3d (d: 通道孔徑)
                5．烘烤溫度：≤400℃
                6．高輸出電流、大動態范圍、高增益、低噪聲、長壽命
                7．帶/不帶固體邊

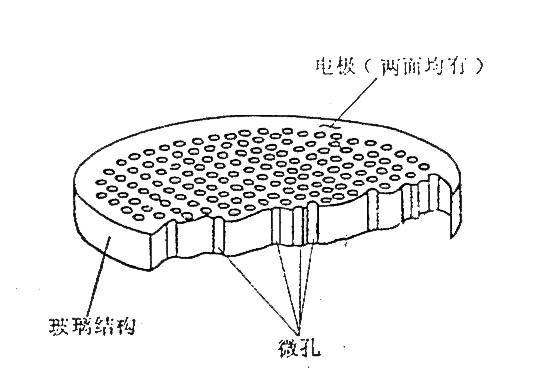

 二、 微通道板結構

       一塊微通道板是由10⁴—10⁷個相互平行的小的電子倍增管組成，一個電子倍增管的尺寸為，通道長幾十微米，通道長度和直徑之比為40―100，通道之間距離一般為幾十微米，通道與板的表面偏置一個角度，通常為8度，孔內表材料的二次電子發射系數為大于等于3
